Pomiar 3D schodów

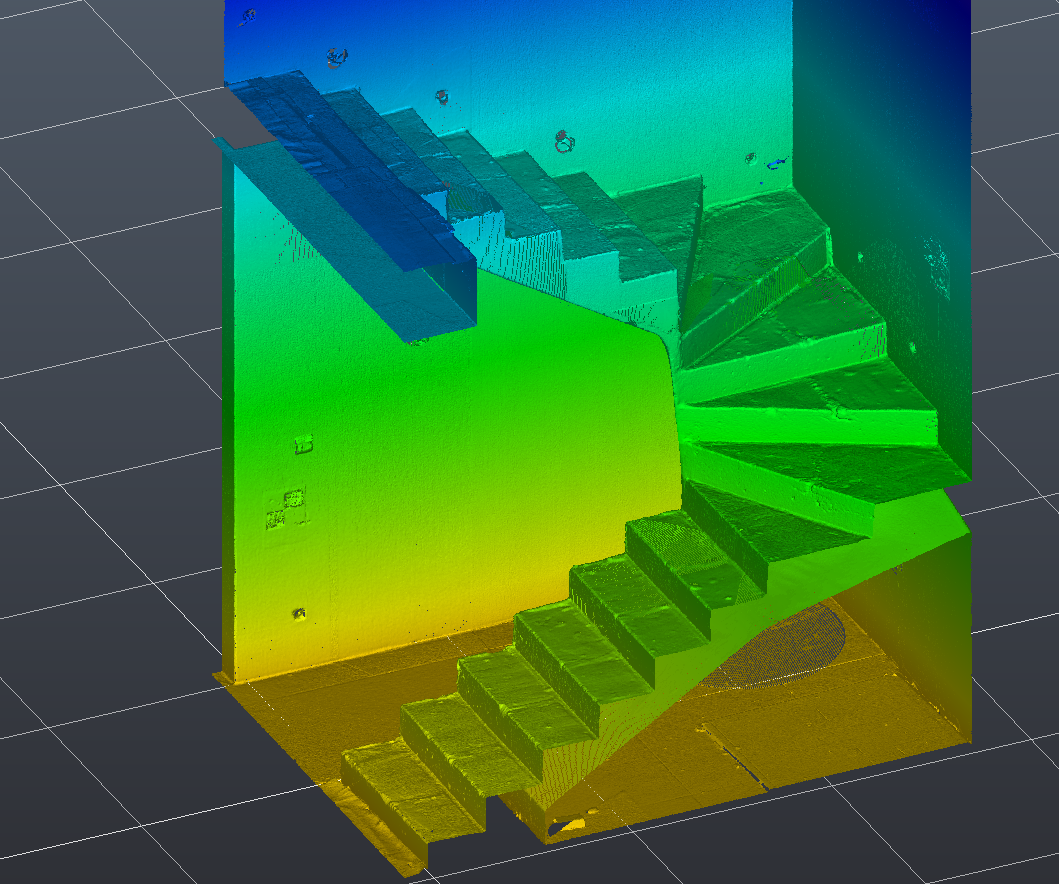

Skan laserowy istniejącej konstrukcji schodów. Skan laserowy istniejącej konstrukcji schodów.

Każdy kto zamawiał elementy wyposażenia domu według indywidualnego zamówienia, wie, że od złożenia zamówienia do jego realizacji może minąć dużo czasu. Każde rozwiązanie, szyte pod potrzeby klienta wymaga odrębnego podejścia oraz dokładnego zwymiarowania przed rozpoczęciem produkcji.

Choć jako Bimtelligent specjalizujemy się w pełnych inwentaryzacjach arch - bud, nie zostawiamy naszych klientów bez pomocy, kiedy trzeba także zinwentaryzaować tylko pewien zakres konstrukcji.

Skan 3D

Tym razem pragniemy się podzielić pewnym projektem, w którym pomogliśmy producentowi zoptymalizować proces produkcji schodów drewnianych pod indywidualne zamówienie klienta końcowego, który jest w trakcie modernizacji wnętrz własnego domu.

Choć klasyczny pomiar schodów nie zawsze nastręcza wykonawcom problemów, w czasie zwiększonej ilości zleceń, skaning laserowy 3D pozwala szybko oraz dokładnie zinwentaryzować betonową kontrukcję oraz zaprojektować drewniane schody oszczędzając materiał ujęty jako naddatek na poprawki montażowe u klienta. Coraz częśćiej bowiem, schody wycinane są na specjalnych cyfrowych frezarkach CNC, które wymagają cyfrowego projektu.

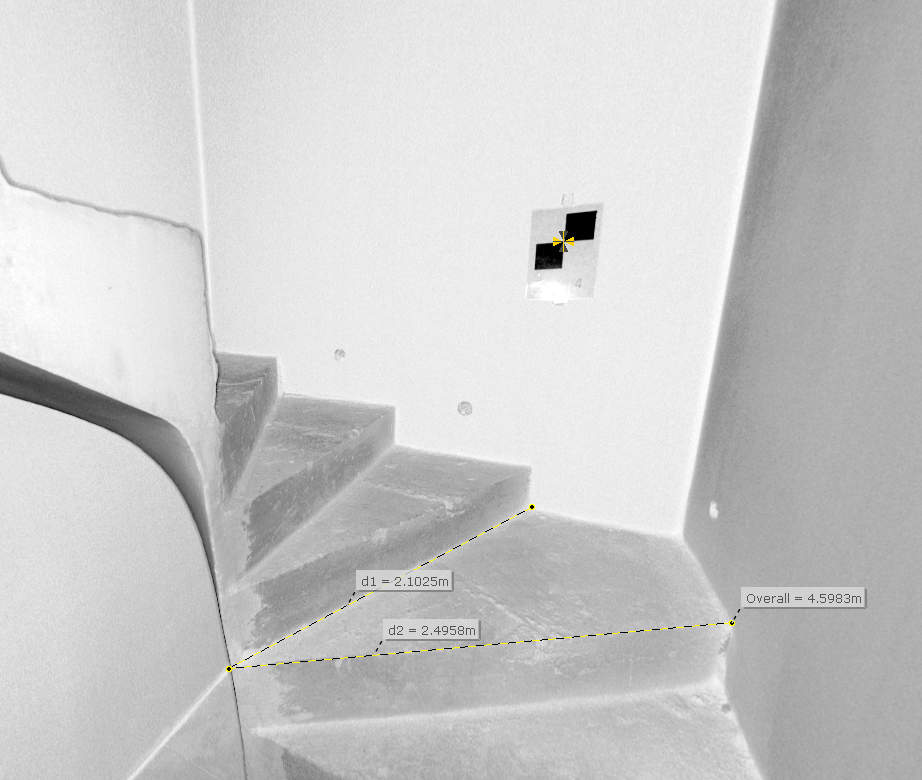

 Skan laserowy schodów.

Betonowa konstrukcja schodów wylana jest z pewnym marginesem błędu, co w wielu przypadkach wymusza na Wykonawcy dodatkowe pomiary, korekty w projekcie oraz dodatkowy czas na uwzględnienie tych  poprawek we własnym projekcie.

Skaning laserowy w szybki oraz precyzyjny sposób zdokumentuje konstrukcję, pozwoli określić geometrię schodów, szczególną uwagę zwracając na: niwelację stopni, jakość wylewki betonowej, wysokość stopni oraz kąty zbiegu. Zeskanowany obiekt umożliwia utworzenie modelu 3D pozwalającego na przygotowanie podstopnic o gr. 40mm na maszynie CNC.

Podczas pomiaru okazało się, że maksymalna odchyłka różnicy wysokości wykonania wylewki schodów pomiędzy skrajnymi przekrojami na pojedynczym stopniu wynosi nawet+/- 9 [mm]

Zamodelowane elementy uwzględniają zmierzoną geometrię obiektu, w którym będą montowane. Wysoka precyzja pomiaru oraz drewniane elementy schodów, wycięte na cyfrowej frezarce CNC według modelu 3D ze skanowania, pozwalają na płynny montaż u klienta, bez niespodzianek związanych z korektami projektu.

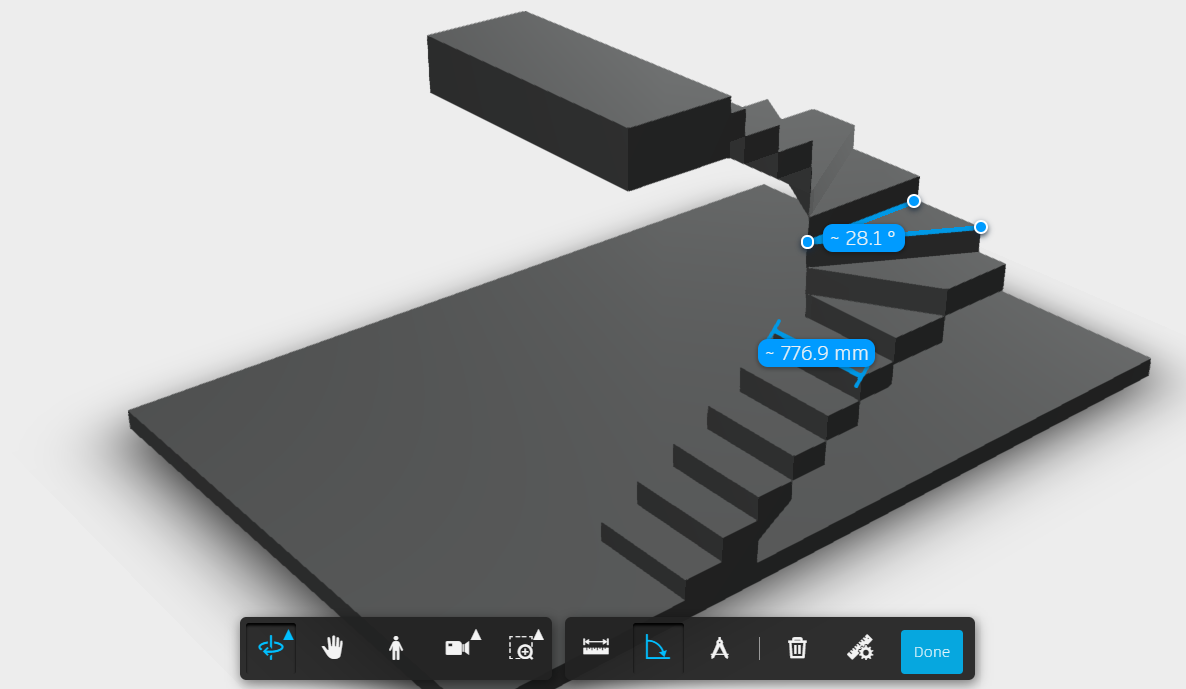

 model 3D

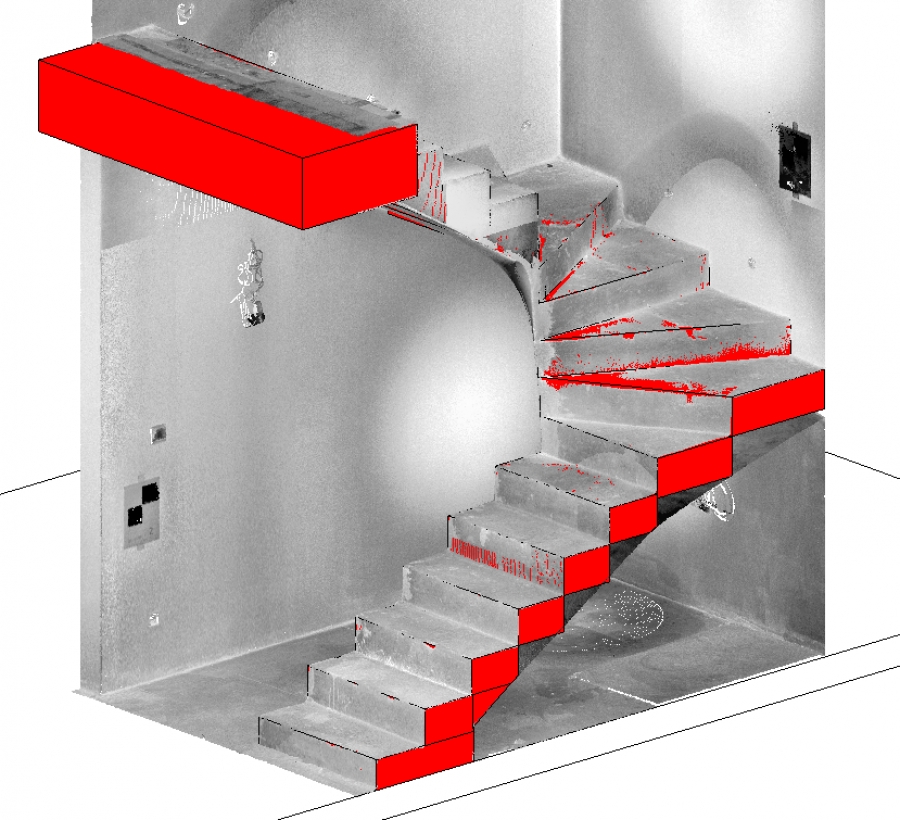

 skan do modelu 3D

Widzimy, że przestrzenny pomiar 3D metodą skanowania laserowego oraz model 3D ułatwia optymalizuje pracę firmom specjalizującym się w produkcji schodów pod indywidualne zamówienie, oszczędzając czas potrzebny na pomiar u klienta, także minimalizując koszty związane z poprawkami wyprodukowanych elementów podczas montażu. Powtarzalna jakość frezowania jest tu kluczowa.

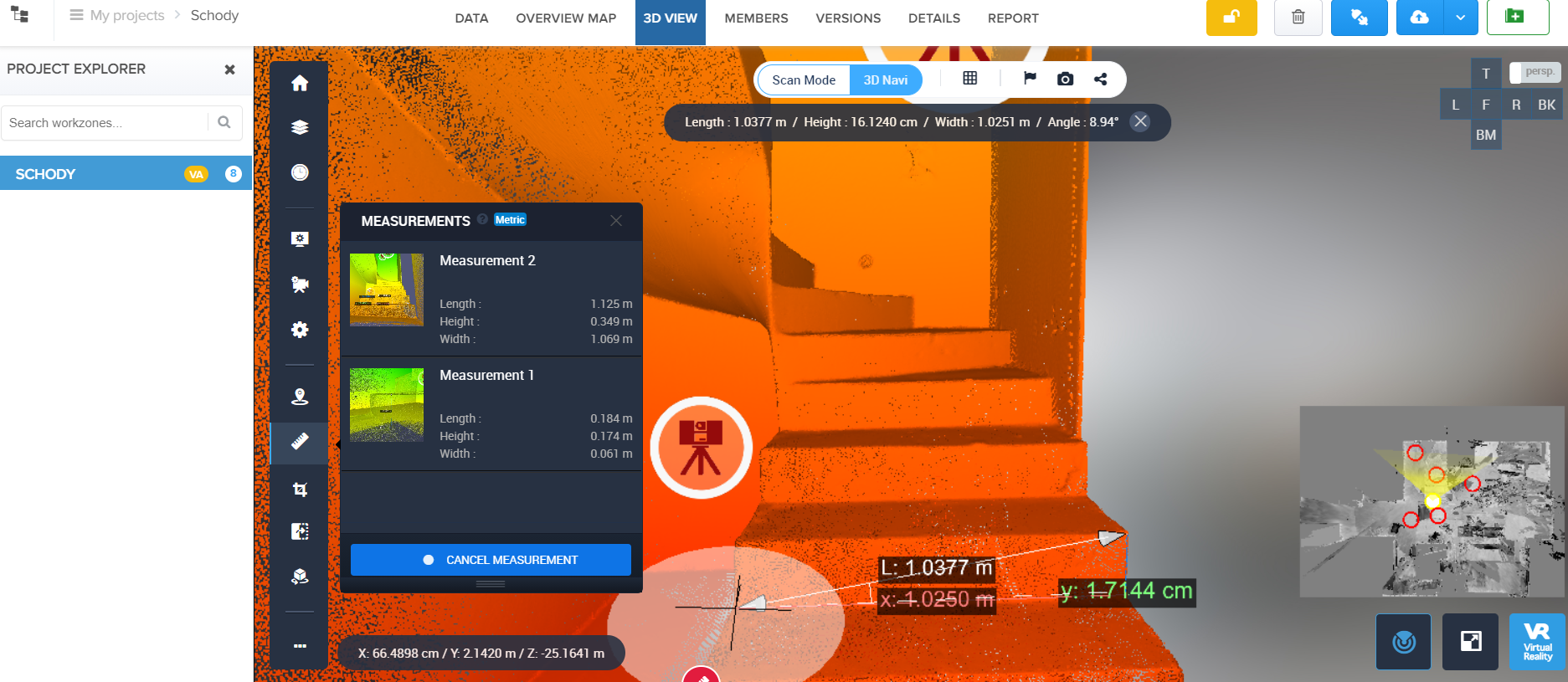

 skan online

Wycinanie schodów CNC odnosi się do obróbki materiału za pomocą specjalistycznych maszyn sterowanych komputerowo. Dzięki temu nawet najbardziej złożone elementy powstałe z przerabianego drewna stanowią idealne odwzorowanie założeń projektowych.

W przeciwieństwie do tradycyjnych obrabiarek, maszyny CNC zapewniają o wiele bardziej precyzyjne frezowanie drewna, co przekłada się na wyrób elementów schodów o dużo wyższej jakości. Maszyny takie wykonują pracę na podstawie projektu wykonanego wcześniej za pomocą specjalnego oprogramowania, dzięki czemu cięte elementy drewna są zawsze idealnie wykonane. Maszyny CNC są niezwykle dokładne, wydajne i szybkie.

Cieszymy się, że mogliśmy pomóc, oferując konkretne korzyści Klientowi, optymalizując wykonanie schodów pod zamówienie. Nic bardziej cennego niż zadowolony klient, mogący się cieszyć nowym wyposażeniem w swoim domu, gdzie określenie "szyte pod wymiar" nabiera zupełnie nowego znaczenia!

Produkujesz pod zamówienie? masz dość poprawek u klientów? Chcesz realizować więcej zleceń - zapraszamy do współpracy!
